PLC(Programmable Logic Controller)는 산업 자동화의 핵심 두뇌로, '입력-처리-출력'의 3단계를 반복하는 스캔 방식으로 동작합니다. 이 원리를 통해 복잡한 공정을 정밀하고 안정적으로 제어하며, 래더 로직 같은 유연한 프로그래밍으로 다양한 자동화 요구를 충족시키는 필수 기술입니다.
PLC란 무엇인가? 산업 자동화의 필수 요소
PLC는 ‘프로그램 가능한 논리 제어기(Programmable Logic Controller)’의 약자로, 산업 현장의 기계나 공정 과정을 자동 제어하기 위해 특별히 설계된 프로그램 가능한 디지털 컴퓨터입니다. 과거에는 수많은 릴레이(계전기)를 복잡하게 연결하여 제어반을 구성했지만, 이는 한번 설치하면 로직 변경이 어렵고, 물리적 접점의 마모로 인한 고장도 잦았습니다. PLC는 이러한 릴레이 제어 방식의 한계를 극복하기 위해 탄생했습니다. 소프트웨어를 통해 제어 로직을 손쉽게 변경할 수 있는 유연성과 디지털 컴퓨터의 높은 신뢰성을 바탕으로 산업 자동화의 필수 요소로 자리 잡았습니다.
오늘날 PLC는 컨베이어 벨트가 움직이는 제조업, 화학 물질의 배합을 관리하는 공정 산업, 그리고 건물의 온도와 조명을 제어하는 빌딩 자동화에 이르기까지 상상할 수 있는 거의 모든 산업 분야에서 핵심적인 역할을 수행합니다. PLC는 단순히 기계를 켜고 끄는 것을 넘어, 복잡한 산업 환경을 효율적이고 안정적으로 운영하기 위한 핵심 기술이며, 현대 산업의 생산성과 안전성을 책임지는 중추라 할 수 있습니다.
PLC 동작 원리: 기본 메커니즘 이해
PLC 동작 원리는 매우 체계적이고 반복적인 과정으로 이루어집니다. 복잡해 보이지만, 그 핵심은 ‘입력-처리-출력’이라는 3단계의 순환 구조에 있습니다. PLC는 외부 세계의 상태를 받아들이고, 정해진 규칙에 따라 판단하며, 그 결과에 따라 기계를 움직입니다. 이 과정은 눈 깜짝할 사이에 수없이 반복되며 자동화 시스템의 안정성을 보장합니다.
PLC의 기본 동작 원리를 구성하는 핵심 3단계는 다음과 같습니다.
- 1단계: 입력 처리 (Input Scan): PLC는 가장 먼저 외부 입력 장치들의 상태를 확인합니다. 공작물의 위치를 감지하는 센서, 작업자가 누르는 스위치 등에서 보내오는 디지털 또는 아날로그 신호를 읽어들여 PLC 내부의 ‘입력 이미지 메모리’라는 특별한 공간에 저장합니다. 이는 마치 PLC가 주변 상황을 파악하기 위해 눈과 귀로 정보를 수집하는 과정과 같습니다.
- 2단계: 프로그램 실행 (Program Execution): 입력 이미지 메모리에 저장된 최신 정보를 바탕으로, CPU는 사용자가 미리 작성해 둔 제어 프로그램을 순차적으로 실행합니다. 이 프로그램에는 ‘A 센서가 켜지면 B 모터를 돌려라’와 같은 논리 연산, 특정 시간만큼 기다리는 타이머, 횟수를 세는 카운터 등 다양한 명령어가 포함되어 있습니다. CPU는 이 명령어들을 하나씩 실행하며 그 결과를 ‘출력 이미지 메모리’에 기록합니다.
- 3단계: 출력 제어 (Output Scan): 프로그램 실행이 모두 끝나면, PLC는 출력 이미지 메모리에 저장된 최종 결과를 실제 외부 출력 장치로 보냅니다. 예를 들어, 프로그램 실행 결과 모터를 켜라는 명령이 출력 이미지 메모리에 기록되었다면, PLC는 해당 출력 모듈에 신호를 보내 실제로 모터를 회전시키거나 램프를 켭니다.
이처럼 PLC는 하드웨어(CPU, 메모리, 입출력 모듈)와 소프트웨어(사용자 프로그램)가 유기적으로 결합하여 ‘읽고, 생각하고, 실행하는’ 과정을 끊임없이 반복하며 전체 시스템을 정밀하게 제어합니다. 이 3단계의 순환 과정이야말로 PLC 동작의 가장 기본적이면서도 핵심적인 메커니즘입니다.
PLC의 핵심: PLC 스캔 방식의 상세 분석

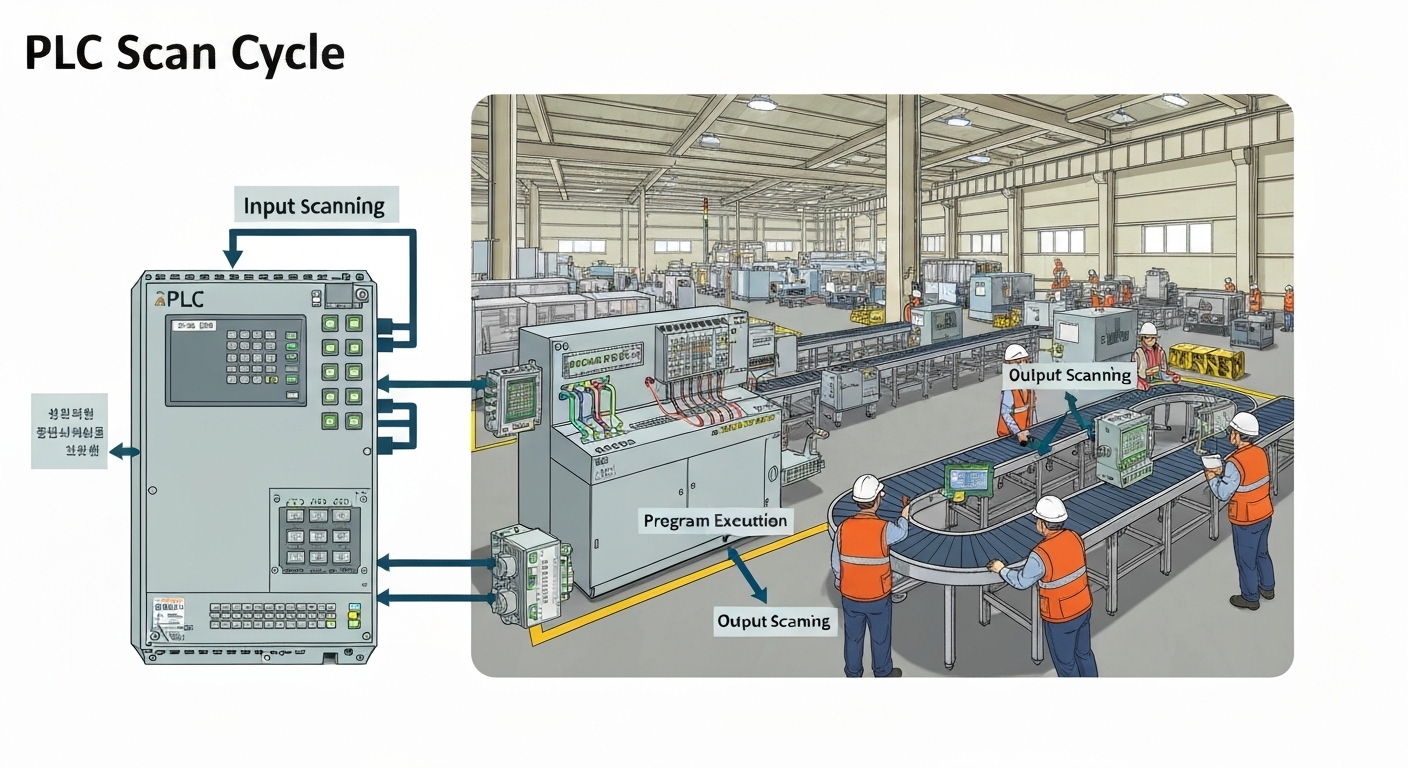

PLC가 다른 컴퓨터 시스템과 구별되는 가장 큰 특징은 바로 PLC 스캔 방식이라는 독특한 작동 방식에 있습니다. 이는 앞서 설명한 3단계(입력-처리-출력) 과정을 하나의 묶음으로 하여 주기적으로, 그리고 매우 빠르게 반복 실행하는 순환적 처리 방식을 의미합니다. 이 스캔 방식 덕분에 PLC는 예측 가능하고 일관된 제어 동작을 보장하며, 산업 현장에서 요구하는 높은 신뢰성을 확보할 수 있습니다.
스캔 사이클의 각 단계는 다음과 같이 더 세부적으로 나눌 수 있습니다.
- 입력 스캔 (Input Scan): PLC는 스캔의 첫 단계에서 모든 물리적 입력 모듈의 상태(ON/OFF 등)를 한 번에 읽어들여 내부의 ‘입력 이미지 메모리’를 업데이트합니다. 중요한 점은 프로그램 실행 중에는 실제 입력 모듈의 상태가 바뀌더라도 이를 즉시 반영하지 않고, 오직 이 단계에서 복사해 둔 입력 이미지 메모리의 값만을 참조한다는 것입니다.
- 프로그램 실행 (Program Execution): 사용자가 작성한 래더 다이어그램과 같은 제어 프로그램을 첫 번째 줄부터 마지막 줄까지 순차적으로 실행합니다. 이 과정에서 입력 이미지 메모리의 값을 읽고, 타이머나 카운터 같은 내부 데이터를 활용해 논리 연산을 수행하며, 그 결과를 ‘출력 이미지 메모리’에 저장합니다.
- 출력 스캔 (Output Scan): 모든 프로그램 실행이 완료되면, 최종적으로 변경된 출력 이미지 메모리의 값을 실제 물리적 출력 모듈로 한꺼번에 전송합니다. 이 신호를 받은 모터, 램프, 솔레노이드 밸브 등의 장비가 비로소 물리적인 동작을 수행하게 됩니다.
이 전체 스캔 사이클을 한 번 완료하는 데 걸리는 시간을 스캔 타임(Scan Time)이라고 하며, 보통 수 밀리초(ms) 단위로 매우 짧습니다. 스캔 타임은 프로그램의 길이, 명령어의 복잡도, 연결된 입출력 장치의 수에 따라 달라지며, 이 시간이 짧을수록 PLC는 현장 상황 변화에 더 빠르게 대응할 수 있습니다. 이처럼 예측 가능한 주기로 동작하는 스캔 방식은 자동화 시스템의 안정성과 신뢰성을 보장하는 PLC의 핵심 기술입니다.
PLC 제어 방식: 다양한 로직 구현
PLC의 강력함은 단순히 정해진 동작을 반복하는 것을 넘어, 사용자가 원하는 복잡한 자동화 요구사항을 자유롭게 구현할 수 있는 유연한 PLC 제어 방식에 있습니다. PLC는 다양한 프로그래밍 언어를 지원하지만, 그중 가장 대표적인 것이 바로 ‘래더 로직(Ladder Logic)’입니다. 래더 로직은 전기 회로도를 사다리(Ladder) 형태로 표현한 것으로, 전기 기술자에게 익숙한 접점(Switch)과 코일(Relay) 기호를 사용해 직관적으로 제어 로직을 설계할 수 있습니다.
래더 로직을 기반으로 PLC는 다음과 같은 다양한 제어 기능을 구현합니다.
- 시퀀스 제어 (Sequence Control): 여러 작업을 정해진 순서에 따라 단계적으로 처리하는 가장 기본적인 제어 방식입니다. 예를 들어, 컨베이어 벨트 시스템에서 ‘1. 상자가 도착하면 멈춘다 → 2. 로봇 팔이 제품을 넣는다 → 3. 상자를 다음 공정으로 보낸다’와 같은 순차적인 동작을 정밀하게 제어합니다.
- 타이머(Timer) 및 카운터(Counter) 활용: 자동화 공정에서는 시간 지연이나 횟수 계산이 필수적입니다. 타이머를 사용하면 ‘버튼을 누르고 5초 후에 모터가 작동’하도록 설정할 수 있고, 카운터를 이용하면 ‘제품 10개가 상자에 담기면 컨베이어를 멈추는’ 등의 복잡한 조건을 손쉽게 구현할 수 있습니다.
- 고급 제어 (PID 등): PLC는 단순한 ON/OFF 제어를 넘어 온도, 압력, 유량과 같은 아날로그 값을 다루는 정밀 제어도 가능합니다. 특히 PID(비례-적분-미분) 제어 로직을 활용하면, 설정된 목표값(예: 용광로 온도 1000℃)을 오차 없이 안정적으로 유지하는 등 고도의 공정 제어를 수행할 수 있습니다.
이처럼 PLC는 직관적인 래더 로직을 바탕으로 시퀀스 제어부터 아날로그 값을 다루는 고급 제어까지, 광범위한 자동화 요구사항을 충족시키는 강력하고 유연한 제어 솔루션을 제공합니다. 사용자는 이러한 기능들을 조합하여 상상하는 거의 모든 자동화 시스템을 현실로 만들 수 있습니다.
PLC의 주요 구성 요소 및 기능
PLC 시스템은 단일 부품이 아닌, 여러 핵심 하드웨어 모듈이 유기적으로 결합된 집합체입니다. 각 구성 요소는 저마다의 고유한 역할을 수행하며, 이들이 상호 보완적으로 작용하여 전체적인 PLC 동작 원리를 완성합니다. 마치 컴퓨터가 CPU, RAM, 하드디스크, 입출력 장치로 구성되듯, PLC 역시 명확한 역할을 가진 모듈들로 이루어져 있습니다. 이러한 모듈식 구조는 시스템의 유연성과 확장성을 높이는 중요한 장점이 됩니다.
PLC를 구성하는 주요 하드웨어와 그 기능은 다음 표와 같습니다.
| 구성 요소 |
주요 기능 |
| CPU 모듈 |
PLC의 두뇌. 사용자 프로그램을 해독하고 실행하며, 입출력 제어, 데이터 연산, 통신 등 시스템의 모든 동작을 총괄 관리합니다. |
| 메모리 모듈 |
사용자 프로그램, 설정값, 그리고 스캔 중에 사용되는 입출력 이미지 메모리 등 모든 데이터를 저장하는 공간입니다. |

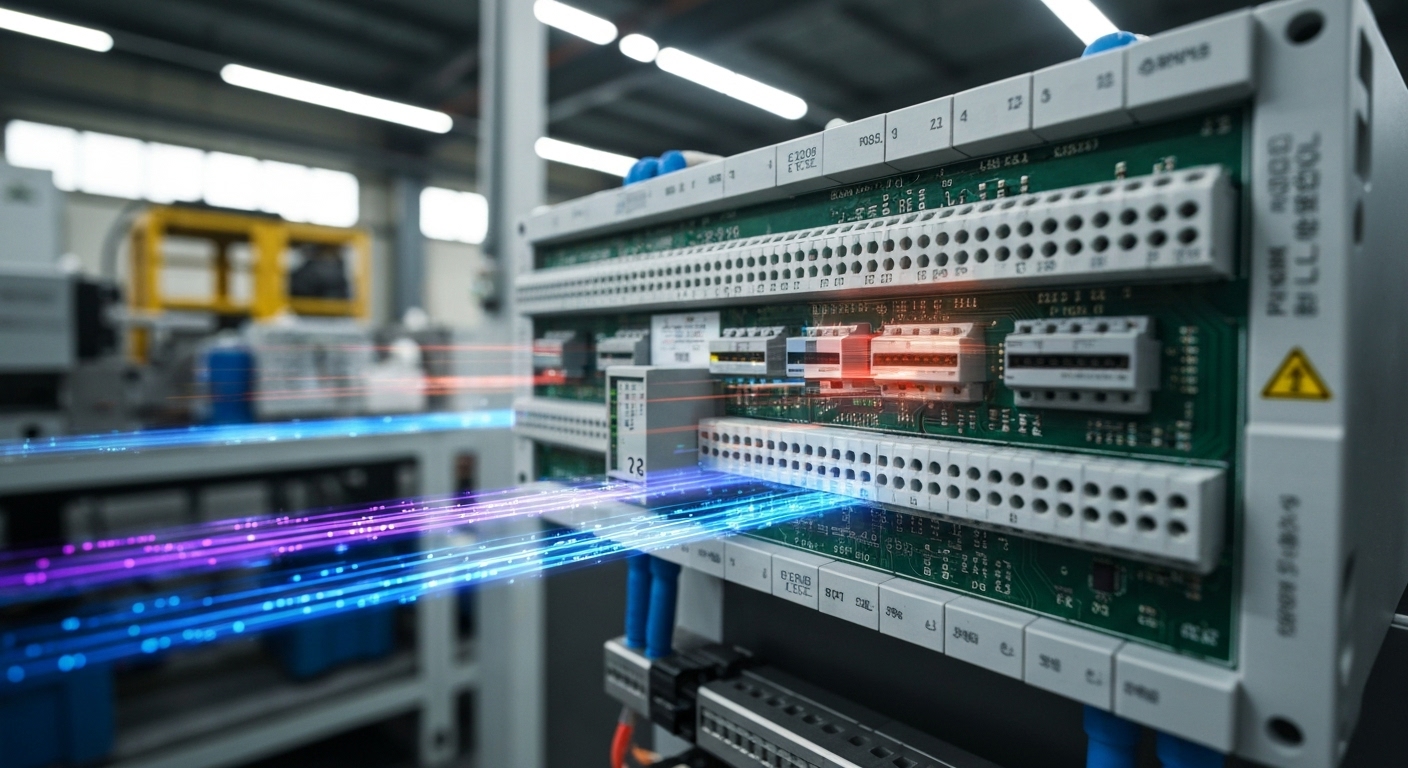

| 입력(Input) 모듈 |
센서, 스위치 등 외부 장치에서 오는 다양한 전기적 신호(디지털/아날로그)를 CPU가 이해할 수 있는 내부 신호 형태로 변환해주는 역할을 합니다. |
| 출력(Output) 모듈 |
CPU의 제어 명령 신호를 모터, 램프, 솔레노이드 밸브와 같은 외부 액추에이터가 실제로 작동할 수 있는 전기적 신호로 변환하여 내보냅니다. |
| 전원 공급 장치 |
PLC의 각 모듈이 안정적으로 동작하는 데 필요한 전원을 공급하는 심장과 같은 역할을 합니다. 외부 전원을 각 모듈에 맞는 전압으로 변환해줍니다. |
| 통신 모듈 (선택) |
다른 PLC, HMI(터치스크린), SCADA(중앙 감시 제어 시스템), PC 등 외부 시스템과 데이터를 교환할 수 있도록 네트워크 연결을 지원합니다. |
이처럼 PLC는 각기 다른 전문 기능을 가진 모듈들이 결합하여 하나의 강력한 제어 시스템을 이룹니다. CPU는 프로그램을 실행하고, 메모리는 정보를 저장하며, 입출력 모듈은 외부 세계와의 소통을 담당합니다. 이러한 구성 요소들의 완벽한 협업이 바로 복잡한 산업 자동화를 가능하게 하는 원동력입니다.
결론: PLC 동작 원리의 이해를 넘어 미래 산업의 중심으로
지금까지 우리는 산업 자동화의 핵심인 PLC가 어떻게 작동하는지 그 심층적인 원리를 탐구했습니다. PLC 동작 원리의 핵심은 ‘입력-처리-출력’의 3단계를 끊임없이 반복하는 것이며, 이는 PLC 스캔 방식이라는 예측 가능하고 신뢰성 높은 순환 구조를 통해 구현됩니다. 또한, 래더 로직을 중심으로 한 유연한 PLC 제어 방식은 단순한 순차 제어부터 복잡한 공정 제어까지 광범위한 자동화 요구를 만족시킵니다.
이 글을 통해 독자 여러분은 PLC가 단순히 명령을 수행하는 기계가 아니라, 체계적인 원리에 따라 외부 환경을 감지하고, 논리적으로 판단하며, 정밀하게 기계를 제어하는 고도의 자동화 두뇌임을 명확히 이해하셨을 것입니다. 고도의 신뢰성과 실시간 처리가 요구되는 산업 현장에서 PLC가 독보적인 위치를 차지하는 이유가 바로 여기에 있습니다.
미래 산업에서 PLC의 역할은 더욱 중요해질 것입니다. 앞으로 PLC는 사물 인터넷(IoT) 기술과 결합하여 원격 감시 및 제어가 가능해지고, 인공지능(AI) 기반의 데이터 분석을 통해 스스로 공정을 최적화하거나 고장을 예측하는 등 더욱 스마트한 ‘디지털 트랜스포메이션’의 핵심 동력으로 발전할 것입니다. PLC 동작 원리에 대한 깊이 있는 이해는 변화하는 미래 산업을 통찰하는 가장 확실한 첫걸음이 될 것입니다.
자주 묻는 질문 (FAQ)
Q: PLC의 스캔 타임은 왜 중요한가요?
A: 스캔 타임은 PLC가 외부 입력 변화를 감지하고 그에 대한 출력을 내보내기까지 걸리는 시간입니다. 이 시간이 짧을수록 시스템은 더 빠르고 정밀하게 반응할 수 있습니다. 따라서 실시간 제어가 중요한 고속 공정에서는 매우 짧은 스캔 타임이 요구됩니다.
Q: 릴레이 제어 방식과 PLC 제어 방식의 가장 큰 차이점은 무엇인가요?
A: 가장 큰 차이점은 '유연성'과 '신뢰성'입니다. 릴레이 제어는 물리적인 배선을 변경해야 로직을 수정할 수 있지만, PLC는 소프트웨어 프로그램만 수정하면 되므로 매우 유연합니다. 또한, PLC는 물리적 접점이 없는 반도체 소자를 사용하므로 기계적 마모가 없어 신뢰성이 훨씬 높습니다.
Q: PLC 프로그래밍 언어에는 래더 로직만 있나요?
A: 래더 로직(LD)이 가장 널리 사용되지만, PLC는 다른 국제 표준 언어도 지원합니다. 대표적으로 텍스트 기반의 명령어 리스트(IL), 구조적 텍스트(ST), 그리고 그래픽 기반의 기능 블록 다이어그램(FBD), 순차 기능 차트(SFC) 등이 있어 사용자와 어플리케이션에 맞는 언어를 선택할 수 있습니다.
