QuadRF 무선 신호 탐지 2026, 드론·WiFi 센싱 데이터 플랫폼 운영 기준

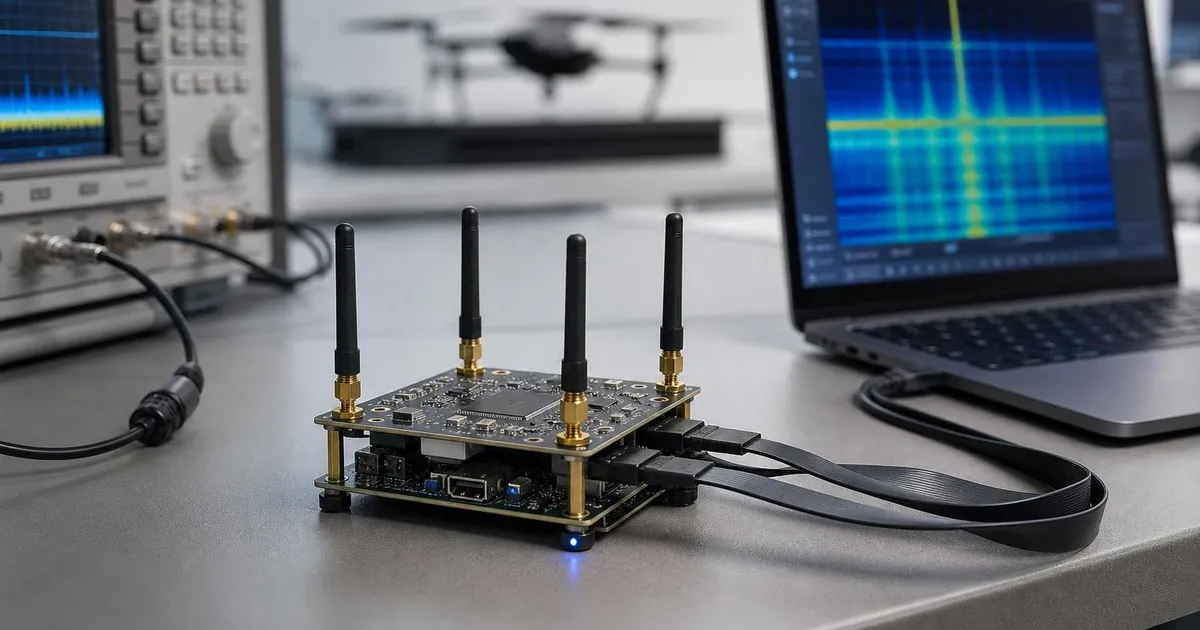

QuadRF 무선 신호 탐지 SDR 데이터 플랫폼 실험실 장면 — RF 센싱 장비는 장난감처럼 보여도 전파, 개인정보, 로그 보존 기준을 먼저 정해야 운영 도구가 된다.

QuadRF 무선 신호 탐지는 드론을 찾는 신기한 장면보다, 보이지 않는 RF 환경을 어떤 데이터로 남기고 누가 책임질지 정하는 문제에 가깝다.

Scale RF 문서 기준 QuadRF Kit은 Raspberry Pi 5와 네 개의 coherent transceiver를 묶은 4x4 MIMO SDR 개발 플랫폼이다.

Crowd Supply 설명은 QuadRF가 RF camera처럼 동작하고 WiFi 장치, 무선 카메라, 드론, beacon 같은 radio source를 공간적으로 볼 수 있다고 소개한다.

이 글은 제품 홍보나 해킹 사용법이 아니라, 기업이 QuadRF 무선 신호 탐지를 승인된 실험과 보안 운영에 넣기 전 확인할 데이터 플랫폼 기준을 정리한 문서다.

핵심 요약

QuadRF는 4.9~6GHz 범위의 RF 환경을 시각화하는 SDR 개발 플랫폼으로 보되, 무단 수신과 페이로드 해석은 기본 범위에서 제외해야 한다.
도입 판단은 장비 가격보다 원시 I/Q 저장량, 보존 기간, 위치 승인, 전파 규정, 분석 워크스테이션 비용에서 갈린다.
드론·WiFi 센싱은 보안팀 단독 프로젝트가 아니라 무선 엔지니어, 법무, 개인정보 담당자, 현장 운영자가 같이 닫아야 한다.
첫 파일럿은 차폐된 실험실이나 회사 소유 테스트 구역에서 metadata-only 방식으로 시작하는 편이 안전하다.

이 글이 필요한 사람

드론 탐지, rogue AP 점검, 무선 장비 테스트를 검토하는 보안·네트워크 담당자.
SDR 장비를 데이터 플랫폼과 연결하려는 IoT·로보틱스·RF 엔지니어.
Raspberry Pi 5 기반 장비를 실험실에서 운영 도구로 끌어올릴지 판단해야 하는 팀장.
전파법, 개인정보, 고객 현장 승인 문제 때문에 RF 센싱 프로젝트를 조심스럽게 설계해야 하는 조직.

QuadRF를 한 문장으로 정의하면

QuadRF는 카메라가 사진을 찍듯이 RF 신호의 방향과 강도를 시각화하려는 4x4 MIMO SDR 타일이다.

공식 문서에는 4.9~6GHz C-band, 4x 40MHz bandwidth, full duplex, 5.6Gbps MIPI I/Q 전송 같은 숫자가 나온다.

이 숫자는 멋있지만, 기업 도입 문서에서는 “무엇을 볼 수 있나”보다 “무엇을 저장하지 않을 것인가”가 먼저다.

무선 신호는 주변 사람과 장비가 만든 흔적을 담을 수 있으므로, QuadRF 무선 신호 탐지는 관측 승인과 데이터 최소화가 같이 붙어야 한다.

구분	기술 의미	운영 판단	기본 제한
RF 시각화	주파수별 신호 방향과 강도를 색상 또는 overlay로 보여줌	rogue AP 위치 추정이나 장비 배치 검증에 유용	개인 네트워크 식별자와 페이로드 저장 금지
SDR 스트리밍	I/Q sample을 Pi 5 또는 외부 컴퓨터로 넘겨 분석	원시 데이터 저장 비용과 민감도 등급을 먼저 정함	기본은 metadata-only, raw I/Q는 승인 후 단기 보존
드론 탐지	움직이는 radio source를 공간적으로 관찰	사유지와 테스트 구역 승인 없이는 위험	항공·전파·개인정보 규칙 확인 전 현장 실험 금지
데이터 플랫폼	수집, 라벨링, 보존, 분석, 알림, 삭제를 연결	장비 구입보다 pipeline 운영자가 필요	보존 기간과 접근 권한을 사전에 문서화

장비 스펙보다 먼저 볼 데이터 흐름

Scale RF 문서는 QuadRF RF board가 Pi 5의 camera와 display FFC MIPI connector로 I/Q 데이터를 주고받는다고 설명한다.

문서에 따르면 이 방식은 RP1 칩을 통해 5Gbps를 넘는 저지연 full-duplex 전송을 처리하고, USB보다 단순한 구조를 목표로 한다.

기업 입장에서는 이 구조를 “빠른 장비”가 아니라 “초당 얼마나 많은 원시 데이터가 생기는가”로 읽어야 한다.

원시 I/Q를 그대로 저장하면 보안 로그보다 훨씬 크고, 나중에 무엇을 해석할 수 있는지 명확히 통제하기도 어렵다.

단계	생기는 데이터	저장 권장	실무 질문
관측 계획	위치, 시간, 주파수 범위, 승인 ID	항상 저장	누가 왜 이 구역에서 측정하는가
실시간 화면	RF blob, 방향, 색상, gain 값	이벤트 단위 캡처	화면 공유에 민감한 식별자가 보이는가
메타데이터	주파수, 세기, 방향, 이동 패턴, timestamp	기본 저장	장치 식별자를 익명화했는가
원시 I/Q	재분석 가능한 고용량 sample	승인 후 짧게 저장	나중에 페이로드 해석 가능성을 통제했는가
분석 결과	rogue AP 후보, 드론 후보, 간섭 후보	티켓과 연결	오탐 처리와 현장 확인 기록이 남는가

비용 판단은 키트 가격에서 끝나지 않는다

Crowd Supply 페이지의 QuadRF Kit 가격대는 글 작성일 기준 499~594달러로 표시되어 있지만, 기업 도입 비용은 키트 가격보다 주변 운영비에서 커진다.

실험실 한 대로 끝내면 교육용 장비지만, 현장 보안 운영에 넣는 순간 저장소, 분석 PC, 법무 검토, 현장 승인, 온콜 절차가 따라온다.

이 조건이면 검토한다.

회사 소유 테스트 구역이 있고, 무선 담당자가 있으며, raw I/Q 저장을 기본 금지로 두고도 원하는 점검 목적을 달성할 수 있다.

이 경우는 보류한다.

장비 한 대로 고객 현장 드론 탐지 서비스를 만들겠다는 계획인데, 현장 승인 문서와 데이터 삭제 정책이 아직 없다.

비용 항목	초기 비용	반복 비용	놓치면 생기는 문제
장비와 액세서리	QuadRF Kit, mobile handle, 전원, 보호 케이스	파손 교체와 spare parts	현장 테스트 중 장비 장애로 측정 실패
분석 컴퓨팅	노트북 또는 워크스테이션	GPU나 대용량 저장소 증설	원시 I/Q 분석 지연과 데이터 폐기 실패
데이터 저장	object storage 또는 NAS	보존 기간별 용량 증가	민감 데이터 장기 보관과 접근권한 과다
규정 검토	전파법·개인정보·계약 검토	현장별 승인과 감사 대응	무단 관측 논란과 고객 신뢰 손상
운영 교육	RF 기본 교육과 오탐 처리 훈련	신규 담당자 온보딩	드론·WiFi·간섭을 같은 이벤트로 오판

보안팀이 반드시 분리해야 할 세 가지

QuadRF 무선 신호 탐지는 보안팀에게 매력적이지만, 무선 신호를 볼 수 있다는 사실과 네트워크 내용을 봐도 된다는 허가는 전혀 다르다.

기본 원칙은 location, spectrum metadata, payload를 분리하고, payload에 가까워질수록 별도 승인과 짧은 보존 기간을 요구하는 것이다.

위치 데이터: 측정 장소, 카메라 overlay, 현장 사진은 시설 정보가 될 수 있으므로 접근 권한을 제한한다.
스펙트럼 메타데이터: 주파수, 세기, 방향, 시간 정보는 운영 분석에 필요하지만 장치 식별자와 결합되면 민감해진다.
페이로드 또는 통신 내용: 기본 RF 점검 범위에서 제외하고, 교육·연구·계약 승인 없이는 수집하지 않는다.
전송 기능: transmit mode는 기본 비활성화하고, 실험실 승인 없이는 현장 장비에서 켜지 않도록 절차를 둔다.

법제처 전파법 원문처럼 국가별 규정은 장비 인증, 무선국, 주파수, 전파 혼신 기준과 연결되므로 실험 장소가 바뀔 때마다 다시 확인해야 한다.

해외 자료의 “가능하다”는 설명은 한국 사업장 현장에서 곧바로 “해도 된다”로 바뀌지 않는다.

실무 시나리오 1: 사내 rogue AP 위치 점검

보안팀이 사내 건물에서 승인되지 않은 WiFi 장비를 찾는 시나리오는 QuadRF 무선 신호 탐지의 현실적인 첫 파일럿이다.

먼저 건물 소유권, 측정 시간, 접근 가능한 층, 촬영 가능 구역, 저장할 데이터 항목을 문서화한다.

기본 저장 대상은 주파수, 세기, 방향, 측정 위치, 담당자, 티켓 번호로 제한하고, 개인 단말 식별자와 통신 내용은 남기지 않는다.

탐지 결과는 바로 차단으로 이어지면 안 된다.

현장 확인, 자산관리 시스템 대조, 네트워크팀 확인을 거친 뒤 조치 티켓으로 닫아야 한다.

이 조건이면 확대한다.

오탐률이 낮고, 보안팀이 현장 확인 시간을 줄였으며, 데이터 삭제와 접근 권한 로그가 감사에서 설명된다.

이 경우는 멈춘다.

카메라 overlay에 직원 자리와 개인 물건이 반복 저장되거나, 담당자가 타인 네트워크 내용을 보려는 요구를 넣기 시작한다.

실무 시나리오 2: 드론 탐지 PoC

드론 탐지 PoC는 멋있지만 법적·현장 리스크가 더 크므로, 회사 소유 테스트장이나 계약서에 명시된 고객 현장에서만 시작해야 한다.

파일럿 목표는 “모든 드론을 잡는다”가 아니라, 승인된 드론 비행에서 RF source가 언제 어느 방향으로 보이는지 baseline을 만드는 것이다.

테스트 계획에는 조종자, 비행 구역, 주파수 범위, 장비 위치, 촬영 범위, 원시 데이터 저장 여부, 사고 연락망을 넣는다.

탐지 결과는 물리 보안 알림으로 바로 연결하지 말고, 관측 신뢰도와 현장 확인 단계를 둔다.

무선 신호만으로 기종, 소유자, 의도를 단정하면 안 된다.

QuadRF는 운영 판단을 보조하는 센서이지 법적 판단 장치가 아니다.

데이터 플랫폼 아키텍처를 작게 시작하는 법

QuadRF를 데이터 플랫폼으로 묶을 때 첫 버전은 대시보드가 아니라 session manifest와 보존 정책이어야 한다.

SoapySDR는 다양한 SDR 장치를 구성하고 stream하는 vendor-neutral API를 제공하고, GNU Radio는 신호 처리 flowgraph 생태계를 제공한다.

두 생태계를 붙일 수 있다는 점은 장점이지만, 조직 내부에서는 plugin path, driver version, flowgraph 변경 이력이 그대로 운영 리스크가 된다.

레이어	권장 구성	통제 포인트	성공 기준
수집	QuadRF web UI와 승인된 SDR flowgraph	측정 장소와 frequency 범위 manifest	승인 없는 session 0건
전송	로컬 Pi 5 처리 후 필요한 메타데이터만 전송	raw I/Q 외부 전송 차단 기본값	대역폭 부족으로 측정 누락 없음
저장	metadata table과 short-retention object storage 분리	raw data 7일 기본 삭제	삭제 로그와 접근 로그 확인 가능
분석	rogue AP 후보, 드론 후보, 간섭 후보를 별도 queue로 분리	오탐 검토와 현장 확인 필수	알림 피로도와 false positive 추적
감사	approval ID, owner, retention, export 기록	법무·보안 리뷰 필드 필수	고객 문의 시 설명 가능한 증적 보유

파일럿 실행 순서

측정 목적을 한 줄로 정의하고, “드론 탐지”, “rogue AP 점검”, “RF 교육”처럼 한 PoC에 하나만 남긴다.
측정 장소를 회사 소유 실험실, 차폐 공간, 계약 승인 현장 중 하나로 제한한다.
transmit 기능은 기본 비활성화하고, receive metadata-only로 시작한다.
session manifest 양식을 만들고 담당자, 장소, 시간, 주파수 범위, 승인 ID, 보존 기간을 필수로 둔다.
raw I/Q 저장이 필요하면 별도 승인과 짧은 자동 삭제 작업을 먼저 만든다.
분석 결과를 보안 티켓과 연결하되, 자동 차단이나 자동 신고는 첫 단계에서 제외한다.
PoC 종료 후 오탐, 데이터 삭제, 접근 로그, 현장 민원 여부를 같이 회고한다.

이 순서가 느려 보일 수 있지만, RF 센싱은 장비를 켜는 순간 주변 환경과 사람의 활동 흔적을 다룬다는 점에서 일반 로그 수집보다 민감하다.

운영 정책 스켈레톤

아래 YAML은 QuadRF 무선 신호 탐지 프로젝트를 시작하기 전, 보안팀과 무선 엔지니어가 같은 기준을 보게 만드는 검토용 스켈레톤이다.

# quadrf-rf-sensing-lab-policy.yaml
# 목적: QuadRF 무선 신호 탐지를 승인된 실험과 운영 점검 범위 안에서만 수행한다.
# 실제 적용 전에는 전파법, 개인정보, 사내 보안 정책, 장비 인증 조건을 별도로 확인한다.

owner:
  engineering: wireless-platform
  security: security-operations
  legal_review: required-before-field-test

scope:
  allowed_location:
    - shielded-lab
    - company-owned-test-site
    - contracted-customer-site-with-written-approval
  blocked_location:
    - public-space-without-approval
    - residential-neighborhood-test
    - third-party-office-without-consent

radio_controls:
  frequency_range_mhz: "4900-6000"
  transmit_mode: disabled-by-default
  receive_mode: metadata-and-spectrum-only
  payload_decoding: prohibited-unless-written-authorization
  drone_test: allowed-only-with-pilot-and-site-permit

sample_governance:
  store_raw_iq: approval-required
  default_retention_days: 7
  metadata_retention_days: 90
  anonymize_device_identifiers: true
  export_to_cloud: security-review-required

run_gate:
  pass_if:
    - test_plan_has_owner
    - location_approval_attached
    - retention_policy_configured
    - incident_contact_on_call
  stop_if:
    - unknown_transmitter_targeted
    - personal_network_payload_requested
    - legal_review_missing
    - device_temperature_or_power_unstable

핵심은 장비 사용 허가와 데이터 사용 허가를 분리하는 것이다.

장비를 켜도 되는 장소와 원시 데이터를 저장해도 되는 조건은 같은 승인으로 처리하면 안 된다.

세션 manifest 점검 스크립트

아래 Python 예시는 실제 QuadRF API를 호출하지 않고, 실험 session CSV가 운영 규칙을 벗어났는지 확인하는 보조 스크립트다.

#!/usr/bin/env python3
# quadrf_session_manifest_check.py
# 목적: RF 센싱 실험 산출물이 승인 범위, 보존 기간, 민감 필드 규칙을 벗어났는지 점검한다.
# 이 스크립트는 예시이며 실제 장비 API나 법적 허가를 대신하지 않는다.

from __future__ import annotations
import csv
import datetime as dt
import pathlib
import sys

REQUIRED_COLUMNS = {
    "session_id", "owner", "location", "start_time", "frequency_mhz",
    "mode", "retention_days", "contains_payload", "approval_id"
}
APPROVED_MODES = {"spectrum", "metadata", "calibration"}
MAX_DEFAULT_RETENTION = 7


def parse_bool(value: str) -> bool:
    return value.strip().lower() in {"1", "true", "yes", "y"}


def main(path: str) -> int:
    manifest = pathlib.Path(path)
    if not manifest.exists():
        print(f"ERROR: manifest not found: {manifest}")
        return 2

    with manifest.open(newline="", encoding="utf-8") as f:
        rows = list(csv.DictReader(f))

    if not rows:
        print("ERROR: manifest is empty")
        return 2

    missing = REQUIRED_COLUMNS - set(rows[0].keys())
    if missing:
        print(f"ERROR: missing columns: {sorted(missing)}")
        return 2

    failed = False
    today = dt.datetime.now(dt.timezone.utc)
    for row in rows:
        sid = row.get("session_id", "unknown")
        mode = row.get("mode", "").strip().lower()
        approval = row.get("approval_id", "").strip()
        retention = int(row.get("retention_days") or 0)
        contains_payload = parse_bool(row.get("contains_payload", ""))

        if mode not in APPROVED_MODES:
            print(f"REVIEW {sid}: unsupported mode={mode}")
            failed = True
        if not approval:
            print(f"REVIEW {sid}: approval_id is missing")
            failed = True
        if contains_payload:
            print(f"STOP {sid}: payload capture must not be in default RF sensing runs")
            failed = True
        if retention > MAX_DEFAULT_RETENTION and mode != "metadata":
            print(f"REVIEW {sid}: raw retention is too long: {retention} days")
            failed = True
        if row.get("location", "").strip().lower() in {"public", "unknown"}:
            print(f"STOP {sid}: location approval cannot be public or unknown")
            failed = True

    print(f"checked_rows={len(rows)} checked_at={today.isoformat()}")
    return 1 if failed else 0


if __name__ == "__main__":
    if len(sys.argv) != 2:
        print("usage: quadrf_session_manifest_check.py sessions.csv")
        raise SystemExit(2)
    raise SystemExit(main(sys.argv[1]))

실제 환경에서는 이 스크립트를 티켓 시스템, object storage lifecycle, 접근 로그, 법무 승인 문서와 연결해야 한다.

코드가 장비 통제의 전부가 될 수 없으므로, 물리적 장소 승인과 담당자 교육을 별도 체크리스트로 남긴다.
